亚洲a∨精品永久无码-亚洲精品不卡无码福利在线观看-成人AV一本不卡二卡-无人区乱码区1卡2卡三卡在线

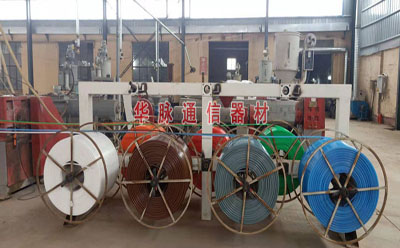

   HDPE硅芯管是一種內(nèi)壁帶有硅膠質(zhì)固體潤滑劑的新型復(fù)合管道，它由三臺塑料擠出機(jī)同步擠壓復(fù)合，主要原材料為高密度聚乙烯，芯層為摩擦系數(shù)較低的固體潤滑劑硅膠質(zhì)，主要運(yùn)用于光電纜通信網(wǎng)絡(luò)系統(tǒng)。其技術(shù)指標(biāo)要求如下：

   1、外觀質(zhì)量；外觀顏色均勻一致；內(nèi)外壁實(shí)體應(yīng)平整、均勻、光滑，無塌陷、坑凹、孔洞、撕裂痕跡及雜質(zhì)麻點(diǎn)等缺失；截面無氣泡、裂痕；內(nèi)壁緊密熔結(jié)、無開脫現(xiàn)象；外壁上產(chǎn)品標(biāo)識完整、清楚。

   2、外壁硬度 ≥59（邵氏D型）；內(nèi)壁摩擦系數(shù) 靜態(tài)：≤0.25（平板法，對HDPE標(biāo)準(zhǔn)試棒）動態(tài)：≤0.15 ；拉伸強(qiáng)度（MPa） ≥21 ；斷裂伸長率（％） ≥350 ；較大牽引負(fù)荷（N） ≥8000 ；冷彎曲半徑（mm） 400 ；環(huán)剛度（KN/m2） ≥50

   3、扁平試驗(yàn) 垂直方向加壓至外徑變形量為原外徑的50％時，立即卸荷，試樣不破裂、不分層。

   4、復(fù)原率（％） 垂直方向加壓至外徑變形量為原外徑的50％時，立即卸荷，試樣不破裂、不分層，10min外徑能自然恢復(fù)到原來的85％以上。

   5、耐落錘沖擊性能 常溫溫度23℃，高度2m，用15.3kg重錘沖擊10個試樣，應(yīng)9個以上無開裂現(xiàn)象。 低溫溫度-20℃，高度2m，用15.3kg重錘沖擊10個試樣，應(yīng)9個以上無開裂現(xiàn)象。

   6、耐水壓密封性能 溫度20℃，壓力50KPa條件下，保持24小時無滲漏。

   7、抗裂強(qiáng)度（MPa） ≥2.0

   8、與管接頭的連接力（N） ≥6700  ；縱向收縮率（％） ≤3.0 ； 脆化溫度（℃） -75

   9、耐環(huán)境應(yīng)力開裂 48h,失效數(shù)≤20％

   10、熔體流動速率（g/10min） MFR(190/2.16)≤0.5

   11、耐熱應(yīng)力開裂 168h,失效數(shù)≤20％

   12、工頻擊穿強(qiáng)度（MV/m） ≥24

   13、耐化學(xué)介質(zhì)腐蝕 將管材試樣分別置于5％的NaCL、40的H2SO4 、40％的NaOH溶液中浸泡24h，無明顯被腐蝕現(xiàn)象。

   14、耐碳?xì)浠衔镄阅?用庚烷浸泡72h后對硅芯管施加528N的外力，試樣不損壞，產(chǎn)生的長久變形不超過5％。
